Cazan din otel ELLPREX Unical

Cazan otel ELLPREX
  • 340 kW ÷ 7000 kW
  • Cazane presurizate din otel ELLPREX cu flacara inversa, cu doua drumuri de fum si cu focar liber (incepand de la modelul 760).
  • Functionare cu arzatoare pe gaz metan/GPL, pe motorina sau CLU.
  • Camera de ardere cu flacara intoarsa;
  • Corpul cazanului este de forma eliptica pana la puteri de 970 kW, se obtine astfel o mai buna ocupare a suprafetei placii frontale si reducerea riscului de aparitie a condensului (prin plasarea tevilor de fum integral deasupra focarului):
- focar amplasat cu axa longitudinala paralela cu corpul cazanului (axele focar/corp fiind non-concentrice);
- efect neglijabil asupra sudurilor focarului in raport de invelis;
  • Silentiozitate excelenta in functionare datorita contrapresiunii mici din partea drumurilor de fum;
  • Rezistenta mecanica deosebita prin existenta focarului liber/flotant (sudat numai in partea din fata si, prin urmare, liber pentru dilatare) incepand de la modelul 760 in sus;
  • Turbioane elicoidale anticondens;
  • Reducerea pierderilor prin manta datorita unei izolari eficiente cu vata minerala rezistenta la rupere (grosime 80 mm.) si unei usi cu izolatie din ciment super-usor (pierderi de 30% prin radiatie);
  • Usa reglabila cu dubla deschidere (pe dreapta sau pe stanga) si inchidere autocentrata;
  • Omologate in domeniu de putere variabila;
  • Presiunea maxima de lucru este de 6 bar;
  • Panou de comanda si control de tip termostatic, pe exteriorul carcasei (electronic la cerere);
  • Reglare pentru arzatoare in doua trepte sau modulante prin panoul de comanda standard;
  • Constructie conform EN 303, partea 1-a – tevi de otel carbon (DIN 1626);
  • Teaca dubla port-sonda (maxim 3 sonde intr-un singur bulb);
  • Versiunile SC: au aceleasi caracteristici, dar furnizate pentru asamblare la fata locului, disponibile pana la modelul 1570;



Cazan otel ELLPREX-1 Cazan otel ELLPREX-2 Cazan otel ELLPREX-3 Cazan otel ELLPREX-4


Schema functionala

Schema functionala ELLPREX
Treceti cu mouse-ul peste imaginile care nu se vad in detaliu pentru a le mari.



Cazan ELLPREX
1 Focar 3 Usa cu vizor de control flacara 5 Izolatie
2 Tuburi de fum cu deflectori 4 Camera gaze arse 6 Panou de comanda


Avantaje constructive si functionale

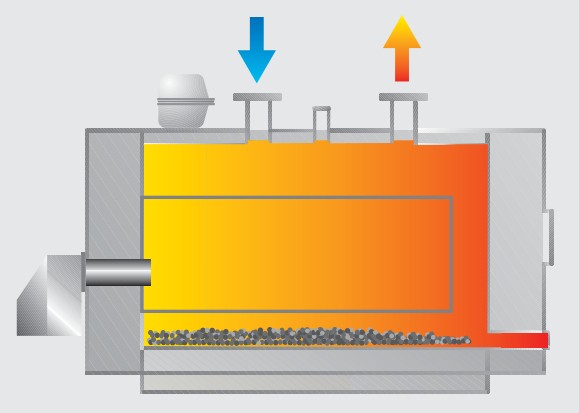

Distributie uniforma a termperaturii:

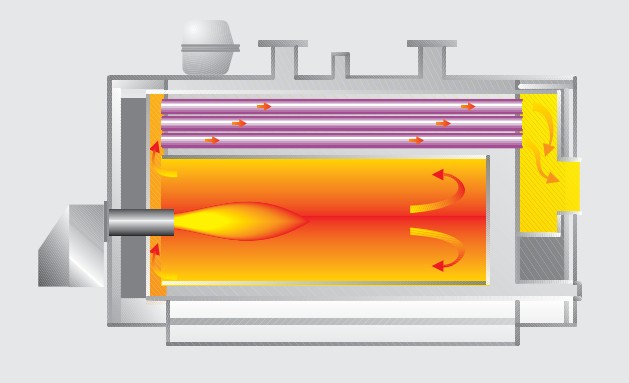

Traseul fumului:

Avantaje constructive ELLPREX-1 Avantaje constructive ELLPREX-2

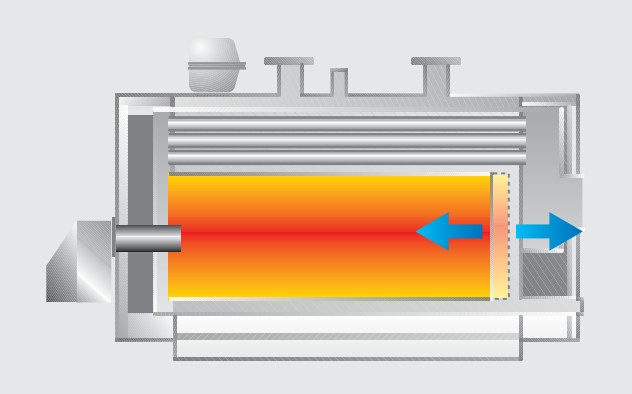

Focar liber la dilatare:

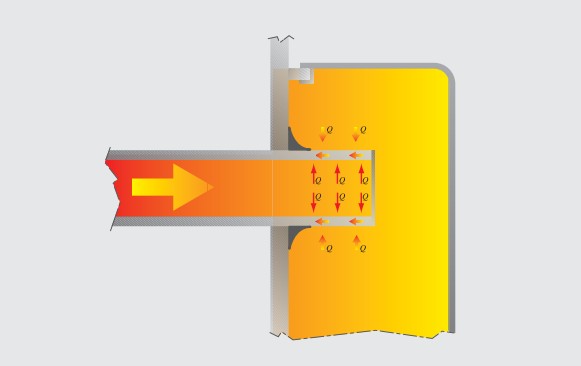

Constructie anti-condens:

Avantaje constructive ELLPREX-3 Avantaje constructive ELLPREX-4



Caracteristici tehnice cazane otel ELLPREX

Denumire Model Puterea utila min/max (kW) Puterea in focar min/max (kW) Volum cazan (l) Pierderea de sarcina conducte apa (mbar) Pierderea de sarcina pe traseul de fum (mbar) Volum camera de ardere (m3) Greutate (kg)
ELLPREX 340 255÷340 277÷371 298 16÷28 1.7÷3.4 0.226 629
ELLPREX 420 315÷420 342÷459 398 9÷17 1.6÷2.9 0.288 849
ELLPREX 510 385÷510 418÷557 462 14÷25 2.4÷4.3 0.337 972
ELLPREX 630 480÷630 520÷688 565 21÷38 3.2÷5.5 0.416 1102
ELLPREX 760 580÷760 630÷830 671 15÷26 2.9÷5.1 0.513 1372
ELLPREX 870 660÷870 715÷950 753 19÷33 3.3÷5.7 0.584 1482
ELLPREX 970 750÷970 815÷1060 836 24÷41 2.9÷4.9 0.656 1588
ELLPREX 1100 860÷1100 935÷1200 1040 18÷30 3.2÷5.2 0.748 1821
ELLPREX 1320 1000÷1320 1087÷1442 1242 20÷35 3.8÷6.7 0.869 2030
ELLPREX 1570 1200÷1570 1304÷1715 1418 19÷33 3.5÷6.0 1.087 2780
ELLPREX 1850 1400÷1850 1520÷2020 1617 26÷45 4.2÷7.3 1.303 3280
ELLPREX 2200 1700÷2200 1845÷2400 2086 21÷34 3.9÷6.5 1.65 4145
ELLPREX 2650 2000÷2650 2120÷2890 2324 28÷48 4.3÷7.6 1.866 4465
ELLPREX 3000 2300÷3000 2492÷3280 2667 36÷62 3.5÷6.0 2.313 5110
ELLPREX 3500 2700÷3500 2930÷3825 4142 54÷84 4.7÷7.4 2.601 6700
ELLPREX 4000 3200÷4000 3478÷4371 4455 54÷85 6.0÷8.0 3.126 7500
ELLPREX 4500 3420÷4500 3638÷4839 6012 70÷85 5.1÷8.8 4.151 7750
ELLPREX 5000 3800÷5000 4064÷5422 6012 80÷105 6.5÷11.0 4.151 7750
ELLPREX 5500 4180÷5500 4447÷5914 7058 95÷115 6.0÷10.0 4.838 9300
ELLPREX 6000 4870÷6000 4877÷6506 7058 100÷135 6.8÷12.0 4.838 9300
ELLPREX 6500 4940÷6500 5255÷6989 7909 105÷150 6.1÷10.5 6.832 12600
ELLPREX 7000 5320÷7000 5690÷7591 7909 110÷175 6.9÷12.0 6.832 12600
Randament ELLPREX


Dimensiuni ELLPREX 340-970 (mm)

Legenda - Cazane de otel ELLPREX
1 Panou de comanda T1 Tur incalzire T5 Orificiu cos
2 Flansa de montare arzator T2 Retur incalzire T6 Orificiu arzator
3 Usa vizitare camera de fum T3 Racord vas expansiune T7 Curatare cazan
4 Vizor control flacara T4 Golire cazan T8 Usa de inspectie
Leganda este valabila pentru toate schemele de gabarit care urmeaza.



dimensiuni ELLPREX 340-970 1 dimensiuni ELLPREX 340-970 2 dimensiuni ELLPREX 340-970 3



Model cazan A B C D E F G H I L M
ELLPREX 340 860 1210 1182 190 139 190 708 400 1541 130 1310
ELLPREX 420 890 1275 1352 190 139 190 748 440 1606 125 1485
ELLPREX 510 1470 1801
ELLPREX 630 1780 2113
ELLPREX 760 1122 1605 1432 195 765 480 1989 1540
ELLPREX 870 1800 2184
ELLPREX 970 1995 2379
Model cazan N O P Q R T1-T2 T3 T4 T5 Ø T6 Ø
ELLPREX 340 215 340 250 750 1112 DN80 Rp 2 Rp 3/4 250 220
ELLPREX 420 255 285 315 780 1177 DN100 Rp 2 Rp 3/4 250 220
ELLPREX 510 480 1372 250
ELLPREX 630 790 1682 300
ELLPREX 760 298 435 440 1020 1504 DN125 DN65 Rp 1 1/4 350 270
ELLPREX 870 630 1699 350
ELLPREX 970 825 1894 350


Dimensiuni ELLPREX 1100-2650 (mm)

dimensiuni ELLPREX 1100-2650 1 dimensiuni ELLPREX 1100-2650 2 dimensiuni ELLPREX 1100-2650 3



Model cazan A B C D E F G H I L M
ELLPREX 1100 1352 1952 1432 190 207 187 810 595 2346 180 1540
ELLPREX 1320 2292 2686
ELLPREX 1570 1462 2292 1542 227 272 880 640 2781 75 1650
ELLPREX 1850 2652 3151
ELLPREX 2200 1622 2692 1702 259 274 950 690 3225 1810
ELLPREX 2650 3014 3545
Model cazan N O P Q R T1-T2 T3 T4 T5 Ø T6 Ø
ELLPREX 1100 461 330 500 1250 1846 DN150 DN80 Rp 1 1/2 400 320
ELLPREX 1320 670 2186
ELLPREX 1570 561 510 550 1360 2176 DN175 DN100 450
ELLPREX 1850 880 2546
ELLPREX 2200 661 670 700 1520 2590 DN200 DN125 520 380
ELLPREX 2650 990 2910


Dimensiuni ELLPREX 3000-4000 (mm)

dimensiuni ELLPREX 3000-4000 1 dimensiuni ELLPREX 3000-4000 2.jpg



Model cazan A B C D E F G H I L M
ELLPREX 3000 1720 3230 1830 190 295 310 1315 772 3835 115 1990
ELLPREX 3500 1970 3194 2090 325 360 1535 915 3879 144 2271
ELLPREX 4000 1970 3594 2090 325 360 1535 915 4279 144 2271
Model cazan N O P Q R T1-T2 T3 T4 T5 Ø T6 Ø
ELLPREX 3000 325 1100 1470 1620 3200 DN200 DN125 Rp 1 1/2 570 380
ELLPREX 3500 377 1060 1420 1870 3164 620 400
ELLPREX 4000 777 1060 1420 1870 3564 620 400


Dimensiuni ELLPREX 4500-7000 (mm)

dimensiuni ELLPREX 4500-7000 1 dimensiuni ELLPREX 4500-7000 2



Model cazan A B C D E F G H I L M
ELLPREX 4500 2088 226 2533 417 445 1437 987 170 4682 320 1475
ELLPREX 5000
ELLPREX 5500 2214 240 2653 437 465 1550 1007 167 4872 320 1475
ELLPREX 6000
ELLPREX 6500 2380 240 2860 509 595 1650 1100 224 5484 325 2920
ELLPREX 7000
Model cazan N O Q R T1-T2 T3 T4 T5 Ø T6 Ø T7 Ø
ELLPREX 4500 1665 360 1700 3820 DN250 DN125 Rp 1 1/2 660 500 133
ELLPREX 5000
ELLPREX 5500 1815 360 1700 3970 660 320
ELLPREX 6000
ELLPREX 6500 670 465 1850 4380 720 380
ELLPREX 7000


Dimensiunile gaurilor din usa cazanului

Legenda - Cazane de otel ELLPREX
A Placa port-arzator C Ciment refractar E Fibra ceramica
B Garnitura placa port-arzator D Vata minerala



Usa ELLPREX 340-630 Usa ELLPREX 760-970 Usa ELLPREX 1100-1320 Usa ELLPREX 1570-1850 Usa ELLPREX 2200-2650

Usa ELLPREX 3000 Usa ELLPREX 3500-4000 Usa ELLPREX 4500-6000 Usa ELLPREX 6500-7000
Treceti cu mouse-ul peste imaginile care nu se vad in detaliu pentru a le mari.


Amplasare cazan si montare arzator

Amplasare ELLPREX Ghidaj arzator
Este recomandabil ca marimea ''x'' sa nu fie mai mica decat lungimea cazanului, dar, în orice caz, sa nu fie mai putin de 1300 mm.

Model cazan 340 420 510 630 760 870 970 1100 1320 1570 1870
ØA (mm) 220 220 220 220 270 270 270 320 320 320 320
L (mm) 250 250 250 250 270 270 270 300 300 320 320



Model cazan 2200 2650 3000 3500 4000 4500 5000 5500 6000 6500 7000
ØA (mm) 380 380 380 400 400 500 500 500 500 500 500
L (mm) 350 350 400 400 400 520 520 520 520 630 630
"A" reprezinta diametrul tunului de ardere al arzatorului iar "L" este lungimea minima a tunului.


Schema hidraulica a instalatiei

Schema hidraulica ELLPREX
Treceti cu mouse-ul peste imaginile care nu se vad in detaliu pentru a le mari.



Legenda schema:
Pr Pompa de recirculare IR Distributie echipament de incalzire
VE Vas de expansiune Ps Pompa de recirculare apa calda menajera
VM Vana de amestec de zona Pc Pompa de incarcare producator de ACM
Pi Pompa instalatie de incalzire


Preturi varianta standard

Cod Model Preturi fara TVA
95637 Cazan otel ELLPREX 340 0.00
95638 Cazan otel ELLPREX 420 0.00
95639 Cazan otel ELLPREX 510 0.00
95640 Cazan otel ELLPREX 630 0.00
95641 Cazan otel ELLPREX 760 0.00
95642 Cazan otel ELLPREX 870 0.00
95643 Cazan otel ELLPREX 970 0.00
95644 Cazan otel ELLPREX 1100 0.00
95645 Cazan otel ELLPREX 1320 0.00
95646 Cazan otel ELLPREX 1570 0.00
95647 Cazan otel ELLPREX 1850 0.00
95648 Cazan otel ELLPREX 2200 0.00
95649 Cazan otel ELLPREX 2650 0.00
95650 Cazan otel ELLPREX 3000 0.00
95651 Cazan otel ELLPREX 3500 0.00
95652 Cazan otel ELLPREX 4000 0.00
95653 Cazan otel ELLPREX 4500 0.00
95654 Cazan otel ELLPREX 5000 0.00
95655 Cazan otel ELLPREX 5500 0.00
95656 Cazan otel ELLPREX 6000 0.00
95657 Cazan otel ELLPREX 6500 0.00
95658 Cazan otel ELLPREX 7000 0.00
In cazul in care pretul lipseste sau pentru o lista de discount-uri contactati-ne direct pentru a primi o oferta.
