>> echipamente de incalzire >> boilere, incalzitoare acm >> boilere cu gaze si acum. >> sal 80s - sal 120s

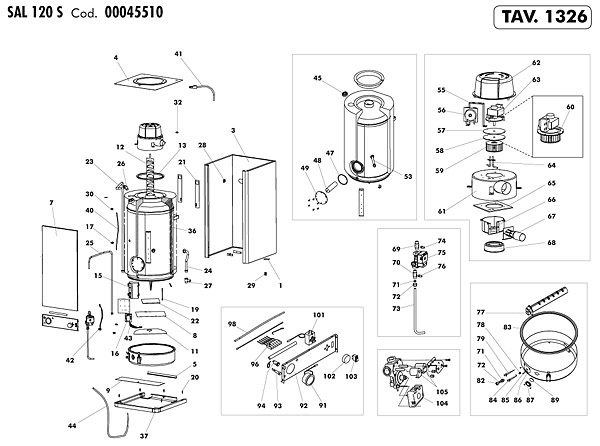

desen tav1326 incalzitor sal 120 s m pagina 01
poz. cod piesa denumire piesa 0
001 04561060 supporto pressacavo (0-0002) 0
003 04567660 mantello laterale (0-0050) 0
004 04561080 mantello superiore (0-0007) 0
005 04561110 squad.inf.mantello (0-0023) 0
007 04561810 mantello frontale sal 120(0-0042) 0
008 04561130 schermo bruciatore inox (0-0088) 0
011 04561160 sparti aria (0-0108) 0
012 04561170 rallenta fumi (0-0240) 0
013 04561200 guarniz.tenuta cal.vent.(020-0055) 0
015 P04562080 CENTRALINA (030-0011) / CENTRALINA (A.030-0016) 831.09
016 P04561240 SCHEDA DI CONNESS.+FILTRO(030-0017) 248.91
017 04561250 termostato di sicurezza (030-0460) 0
019 04567610 perno fissaggio (060-0002) 0
020 04567600 piolino mantello (060-0003) 0
021 04561370 staffa per att.a muro (060-0308) 0
022 P04561390 PANNELLO FIBRA CERAMICA(070-0001) 17.03
023 04561820 tubo uscita acqua calda (110-0003) 0
024 04561460 tubo ingres.acqua fredda(110-0004) 0
025 04561480 tubo entrata gas (110-0006) 0
026 04561500 gomito maschio 1/2”x14(130-0001) 0
027 P04561510 VALVOLA RIT./SICUR.1/2”(130-0022) / VALVOLA RIT./SICUR.1/2"(130-0022) 43.62
028 04561540 sella autoadesiva (140-0016) 0
029 04561550 pressacavo pg7 (140-0017) 0
030 04561570 ling.6 term.6,3x0,8 (140-0040) 0
032 04561580 boccola semiaperta (140-0309) 0
036 04561830 boiler 120 smaltato+isol.(900-0120) 0
037 04561660 mantello inferiore (900-0086) 0
040 P04561670 CAVO ACCENSIONE BIANCO(900-0636) 23.85
041 04561720 cavo x cal.ventil.sal 80(900-1001) 0
042 04561730 cavo valvola gas (900-1002) 0
043 04561690 cavo per centralina (900-1003) 0
044 04561700 cavo per alimentazione (900-1012) 0
045 04567490 rid. 1/4 - 1/2 (130-0052) 0
047 P04567500 GUARNIZIONE FLANGIA (020-0718) 8.17
048 P04561710 CONTRO FLANGIA (0-0599) / ANODO AL MAGNESIO - SAL 80/120 (050-0001) 105.80
049 04567510 anodo al magnesio 0
053 04561490 guaina (110-0012) 0
055 04567520 staffa pressostato (0-0011) 0
056 P04561280 PRESSOSTATO (030-0708) 248.91
057 P04561140 FLANGIA MOTORE VENTIL. (0-0097) 28.89
058 P04561400 GUARNIZIONE FLANGIA MOT.(070-0016) 15.68
059 P04561310 VENTOLA (040-0014) 85.16
060 04567530 tubo venturi (0-0101) 0
061 04561100 cal.ventilatore (0-0013) 0
062 04561180 coprimotore (020-0007) 0
063 P04561290 MOTORE (040-0001) 239.71
064 04561330 sonda curva (060-0001) 0
065 04561410 isolante chiocciola (070-0103) 0
066 04561300 coclea (040-0013) 0
067 04561150 tubo venturi smaltato (0-0101) 0
068 04561210 guarnizione x collarino(020-0313) 0
069 04567540 racc. con presa press. (060-0491) 0
070 04561380 raccordo per valv.gas (060-0491) 0
071 04567550 ogiva d.10 (130-0006) 0
072 04567560 dado premi ogiva (130-0010) 0
073 04561470 tubo gas valv.-iniett.(110-0006) 0
074 04567570 presa pressione (060-0011) 0
075 P04561640 VALVOLA GAS (260-0010) 735.26
076 04561360 presa di pressione (060-0011) 0
077 P04561600 BRUCIATORE (180-0001) 177.35
078 04561610 iniettore s16 (180-0009) 0
079 P04561620 ELETTRODO RIVELAZIONE (180-0018) 27.82
080 04561350 portainiettore (060-0009) 0
083 P04561190 GUARNIZ.RED X CALOT.BRUC.(020-0036) 70.02
084 P04561630 ELETTRODO ACCENSIONE (180-0639) 27.80
086 04561090 calotta bruciatore (0-0010) 0
087 04561340 ghiera per oblo’ (060-0005) 0
089 04561320 vetro per oblo’ (050-0003) 0
091 04561220 termometro (030-0008) 0
092 04567580 pannello strumenti (150-001) 0
093 04561530 spia luminosa verde (140-0003) 0
094 P04561560 PULSANTE LUMINOSO (140-0032) 47.43
096 04561740 cavo pannello strum.(900-1004) 0
098 P04561680 CAVO RIVELAZIONE ROSSO (900-0637) 23.85
101 04561260 termostato (030-0542) 0
102 04561270 manopola (030-0543) 0
103 P04561520 INTERRUTTORE (140-0002) 14.99
104 04567590 ponte raddrizz. (260-0038) 0
105 04566910 bobina x valvola gas (260-0057) 130.09
