>> echipamente de incalzire >> arzatoare >> arzatoare cu gaze >> em st, ardere inchisa, <62kw, ce

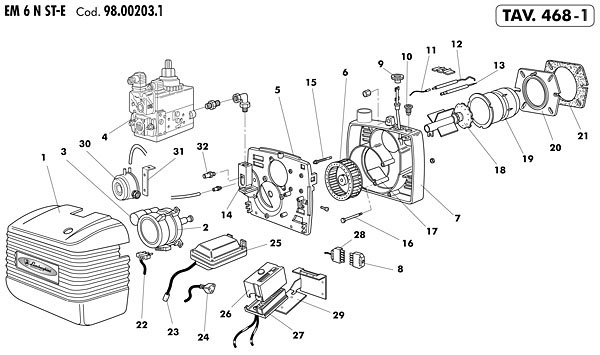

desen tav468_1 arzator em 6 n st-e.d1 62kw pagina 01
poz. cod piesa denumire piesa 0
001 P01092340 COFANO / COFANO AUTOESTINGUENTE 6-9 111.43
002 P01118440 MOTORE / MOTORE 100W 230V/50-60HZ ECO 3ST 374.19
003 P04035130 CONDENSATORE / CONDENSATORE 4MF AEG (881.068124) 54.35
004 P04041300 VALVOLA DUNGS GB-E 055 / V.E. DUNGS GB-E 055 D01 S40-GW50A5 724.18
004 P04034160 VALV. DUNGS MB-DLE 405 200-360 MBAR / V.E.MB-DLE 405-B01-S50-GW150 A5 2064.09
004 P04036070 V.E. DUNGS MB - DLE 403 200 MBAR / V.E.MB-DLE 403-BO1-S20-GW150A5 1817.99
005 01120430 piastra componenti 0
006 04041170 ventola 0
007 01120460 corpo bruciatore 0
008 P04032100 FRUTTO SPINA / SPINA 7P 939325053 (20230) 25.56
009 P01078030 PIGNONE PERNO BANDELLA 6.36
010 P01078040 VITE REGOLAZIONE ARIA 2.73
011 P01070100 CAVO ELETT.DI CONTROLLO / CAVO ELETTRODO DI CONTROLLO L=350 8.17
012 P04032190 ELETTRODO DI CONTROLLO 28.36
013 P04018510 ELETTRODO DI ACCENSIONE 21.01
014 P01092370 FLANGIA LINEA GICLEUR 256.69
015 P01080580 VITE REGOLAZIONE 14.32
016 P01111050 PERNO BANDELLA 8.17
017 P01080900 BANDELLA ATMOSFERICA 8.17
018 01124500 g/testata 0
019 P01079840 BOCCAGLIO 106.83
020 P01077770 FLANGIA ATTACCO CALDAIA / FLANGIA FISSA ATTACCO CALDAIA 37.62
021 P01077850 GUARNIZIONE ISOLANTE 8.17
022 P01069620 CAVO SPINA MOTORE 4.55
023 P01127260 CAVO ELETTRODO / CAVO ELETTR. RESISTIVO 4/6 L=350 19.08
024 P01080680 CAVO TRASFORMATORE / CAVO SPINA TRASFORMATORE FIDA 17.72
025 P04032110 TRASFORMATORE / TRASF.FIDA 8/20 PM CON STAFFE 219.78
026 P04042480 APP. SIEMENS LME 11.330A2 / APP.SIEMENS LME 11.330A2 555.75
027 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
028 P04034220 PRESA 7 POLI / PRESA 7 POLI 93.931.5153.0 N/M. 52.34
029 P01077860 STAFFA APPARECCHIATURA 24.42
030 04041700 pressostato aria 0
031 P01106140 STAFFA PRESSOSTATO ARIA 21.01
032 04503890 presa di pressione 18.85
