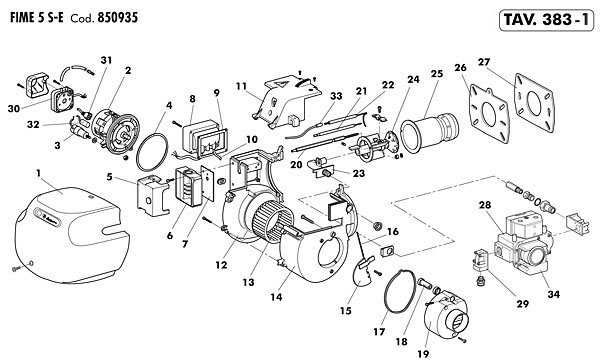

desen tav383_1 arzator fime 5 s-e 38 kw pagina 01
poz. cod piesa denumire piesa 0
001 P01108300 COFANO / COFANO GRIGIO FIME 5 S-E 227.45
002 P01100890 MOTORE / MOTORE 100W 220-240V 50/60HZ X FIRE 367.64
003 P04035130 CONDENSATORE / CONDENSATORE 4MF AEG (881.068124) 54.35
004 01096810 guarnizione motore 0
005 P04042480 APP. SIEMENS LME 11.330A2 / APP.SIEMENS LME 11.330A2 555.75
006 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
007 01096830 guarnizione base apparecchiatura 0
008 P04034170 TRASFORMATORE / TRASF COFI TIPO E-820P/5 220-230/50 200.86
009 01096800 guarnizione trasformatore 0
010 01097530 cavo elettrodo 0
011 P01103510 COPERCHIO SUPERIORE / COPERCHIO SUPER. FIME 5 S-E 31.07
012 01109310 semicorpo lato motore 0
013 P04034000 VENTOLA / VENTOLA D.120X53 35.98
014 P01107960 SEMICORPO ASPIRAZIONE ARIA / SEMICORPO ASPIR.ARIA 52.34
015 P01091670 BANDELLA ARIA 11.59
016 P01091680 PERNO BANDELLA / ALBERO BANDELLA 2.73
017 P01096790 GAURNIZIONE COPERCHIO ARIA / GUARNIZIONE COPERCHIO ASP.ARIA 9.54
018 01096860 pomello regolazione aria 0
019 01096920 coperchio aspirazione aria 0
020 01108940 vite regolazione testa 0
021 P04034740 ELETTRODO DI ACCENSIONE 17.61
022 P04032190 ELETTRODO DI CONTROLLO 28.36
023 P01108950 TUBO ALIMENTAZIONE / G/TUBO ALIMENTAZIONE FIME 298.04
024 P01103460 G/TESTATA / G/TESTATA FI.ME 5 S-E 405.96
025 P01096550 BOCCAGLIO / BOCCAGLIO FIME 132.38
026 P01104070 FLANGIA ATTACCO CALDAIA / FLANGIA ATTACCO CALDAIA FIRE 32.16
027 P01093840 GUARNIZIONE ISOLANTE 9.08
028 P04041300 VALVOLA DUNGS GB-E 055 / V.E. DUNGS GB-E 055 D01 S40-GW50A5 724.18
029 P04036040 FLANGIA VALVOLA / G/FLANGIA GOMITO 1/2-2105040144 MUT 36.52
030 P04034140 PRESSOSTATO ARIA / PRESSOSTATO ARIA DUNGS LGW 3 A2 217.22
031 P01094340 CAVO SPINA MOTORE 3.64
032 P04034710 FILTRO ANTIDISTURBO / FILTRO ANTIDIST.DEM FC 72122 17.03
033 P01092780 CAVO ELETTRODO DI CONTROLLO 7.49
034 04039940 pressostato gas 258.30
