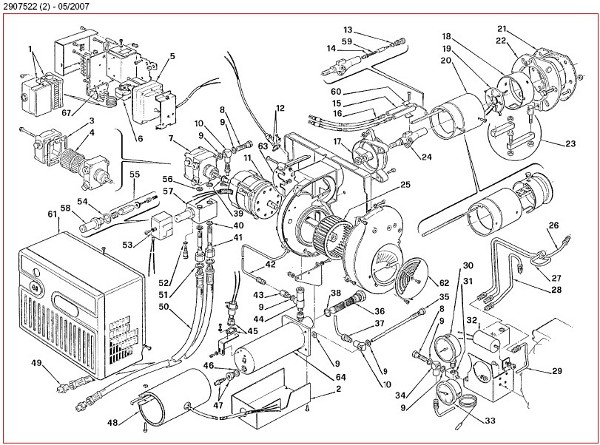

desen arzator clu n20 pagina 01
poz. cod piesa denumire piesa 0
001 3006869 apparecchiatura 0
002 3007326 scatola 0
003 3003081 guarnizione 0
004 3006865 filtro 0
005 3003785 trasformatore 0
006 3006444 termostato 0
007 3006864 pompa 0
008 3006721 perno 0
009 3007077 guarnizione 0
010 3006896 raccordo 0
011 3006867 motore 0
012 3006872 fotoresistenza 0
013 3007025 anello or 0
014 3005372 guarnizione 0
015 3005225 elettrodo 0
016 3003794 collegamento 0
017 3005810 collare 0
018 3006893 anello 0
019 3006892 elica 0
020 3006889 boccaglio 0
021 3005813 schermo 0
022 3005814 flangia 0
023 3000877 gruppo cerniera 0
024 3006871 polverizzatore 0
025 3005799 girante 0
026 3006882 tubo 0
027 3006883 tubo 0
028 3006884 tubo 0
029 3006887 tubo 0
030 3006140 manometro 0
031 3006897 raccordo 0
032 3005285 condensatore 8 µf 0
033 3006927 termometro 0
034 3006722 raccordo 0
035 3006928 perno 0
036 3006895 filtro 0
037 3006886 tubo 0
038 3007160 anello or 0
039 3006717 giunto 0
040 3007079 guarnizione 0
041 3006894 perno 0
042 3006885 tubo 0
043 3006719 raccordo 0
044 3006870 valvola antigas 0
045 3005689 termostato di minima 0
046 3007164 guarnizione 0
047 3006423 valvola di scarico 0
048 3006874 resistenza 0
049 3009040 raccordo 0
050 3009063 tubo flessibile 0
051 3007088 guarnizione 0
052 3007169 anello 0
053 3006715 bobina 0
054 3007081 guarnizione 0
055 3006446 nucleo completo 0
056 3007079 guarnizione 0
057 3006868 valvola 0
058 3005392 guaina 0
059 3004913 molla 0
060 3007322 cavallotto 0
061 3007250 carenatura 0
062 3007206 serranda 0
063 3007324 coperchio 0
064 3007325 serbatoio 0
067 3006926 rele 0.00
