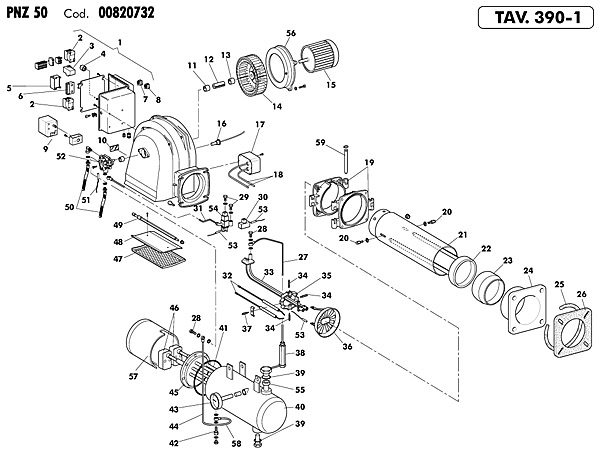

desen tav390_1 arzator clu pnz 50 638 kw pagina 01
poz. cod piesa denumire piesa 0
001 P08013470 G/QUADRO ELETTRICO / G/QUADRO EL.LOA PNZ 75-130(RAL9007) 4139.30
002 P04703370 CONTATTORE / CONTATTORE CL00A310T6 230V / 50-60 HZ 185.02
003 04032210 relé termico (pg 65) 0
004 P04034720 FILTRO FLC 560501 40.88
005 P04040980 APP.LANDIS TIPO LMO 44 / APP.LANDIS LMO 44.255C2 731.24
006 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
007 P04033970 PULSANTE RIARMO R 334 27.26
008 P04033860 INTERUTTORE BIPOLARE LUMINOSO / INTER.BIP.LUM. A41831E00 18.17
009 P01094570 SERVOCOMANDO LANDIS FORATO 1675.29
010 P01010380 VETRINO 9.08
011 P01054100 SEMIGIUNTO LATO POMPA 59.56
012 P01082510 TASSELLO GIUNTO L=158 / TASSELLO GIUNTO L=158 (F30122550) 53.98
013 01010110 giunto lato motore 0
014 P04001030 VENTOLA 313.68
015 P01008251 MOTORE SIMEL 0,74 KW TRIFASE 1111.99
016 P04015780 FOTORESISTENZA / FOTORESISTENZA U 1100 HEIMAN 76.80
017 P01082840 TRASF.7333 2X5KV/30MA 230V/50HZ 499.26
018 P01066030 CAVO ELETTRODO 18.17
019 01112260 flangia cerniera 0
020 P01095930 POMELLO REGOLAZIONE BOCCAGLIO / POMELLO REG.BOCCAGLIO 11.59
021 P01107890 TUBO CONVOGLIATORE 565.31
022 P01107920 ANELLO REGOL.TESTATA / ANELLO REGOL.TESTA PNZ 50 526.49
023 P01108000 BOCCAGLIO / BOCCAGLIO PNZ 50 182.47
024 P01050230 FLANGIA ATTACCO CALDAIA 431.18
025 P01050250 CORDA ISOLANTE 17.72
026 P01050240 GUARNIZIONE ISOLANTE 25.00
027 P01107750 TUBO ZOCCOLO-VALV. ANTIRITORNO / TUBO ZOCCOLO-VALV.ANTIRITORNO 78.89
028 P01076430 RACCORDO 1/4" 31.63
029 P01011890 RACCORDO 1/8'' / RACCORDO 1/8" 19.88
030 P04003660 BOBINA V.E. Z323D 220V / 50HZ / BOBINA V.E. Z130A 230V/50HZ 128.29
030 P04002291 VALVOLA SIRAI L148 / V.E. L122 M02-ZA30A 203V/50HZ 408.48
031 P01107520 TUBINO RITORNO / TUB0 RITORNO 145.17
032 P04013381 ELETTRODO DI ACCENSIONE 46.34
033 P01011121 MOLLA 19.08
033 P01010360 SUPPORTO GICLEUR 46.34
033 P01010370 MOLLA ROMPIGOCCE 8.17
033 P08019190 G/SUPPORTO PISTONE 2172.03
033 P01092970 PISTONE 198.31
033 P01107540 SUPPORTO PISTONE / SUPPORTO PISTONE PNZ 100 1277.90
033 P03001320 ANELLO TEFLON / ANELLO TEFLON-VITON TV-012-2037 (D.I.9,25X1,78) 117.56
034 P01059040 DISTANZIALE (PG 65) 14.32
035 P01058790 SUPPORTO ELETTRODI 77.32
036 P01058880 DEFLETTORE 74.19
037 P01108040 DISTANZIALE FISS. ELETTRODI / DISTANZIALE FISS.ELETTRODI 53.30
038 P04034850 VALVOLA ANTIRITORNO / VALV.ANTIRIT.FIZNER FZ-VR10 5 BAR 273.33
039 P03000720 ANELLO OR 3106 1.81
040 P01107580 SERBATOIO 1179.04
040 P08024400 G/SERBATOIO / G/SERBATOIO PNZ 50 3754.51
041 P03001020 ANELLO OR 4537 / GUARNIZIONE OR 4537 FPM (VITON) 17.61
042 P08016070 G/RACCORDO 3/8" 114.49
043 P01010550 TERMOMETRO / TERMOMETRO D.60-0/200°C-GAMBO107X9 79.42
044 P01107510 TUBO SERBATOIO / TUBO POMPA SERBATOIO 154.87
045 P01131770 RESISTENZA CORAZZATA / RESISTENZA CORAZZATA 4500W 2238.09
046 P04018010 TERMOSTATO / TERMOS.SER.70-200 D6X102-540955/2 75.23
047 P01068930 GRIGLIA 67.40
048 P01078970 BANDELLA 52.34
049 P01079080 ALBERO BANDELLA 133.40
050 P01093220 FLESSIBILE / FLESSIBILE L=1500 X BIODIESEL 518.93
051 P04035870 RESISTENZA 80 W / RESISTENZA 80W-230 V L=900 272.32
052 P04034550 POMPA SUNTEC E4 NA 1069 / GIUNTO AACO K1-1 PIANO NERO 5.45
053 P04035860 RESISTENZA 100 W / RESISTENZA 100 W-230 V L=1850 171.74
054 P04002281 VALVOLA SIRAI L 248 / V.E. L248 M03-Z923A 230V/50HZ 598.09
054 P04003640 BOBINA / BOBINA V.E. Z923A 230V / 50HZ 195.24
055 P01107500 FILTRO SERBATOIO 106.83
056 01112270 FLANGIA ATTACCO MOTORE / FLANGIA ATTACCO MOTORE (RAL 9006) 139.46
057 P01012220 PROTEZIONE TERMOSTATI / PROTEZIONE TERMOSTATO 320.23
058 P01107510 TUBO SERBATOIO / TUBO POMPA SERBATOIO 154.87
059 01032571 perno cerniera 20.01
