>> echipamente de incalzire >> arzatoare >> arzatoare cu clu >> pnz, 2 trepte, <1596 kw

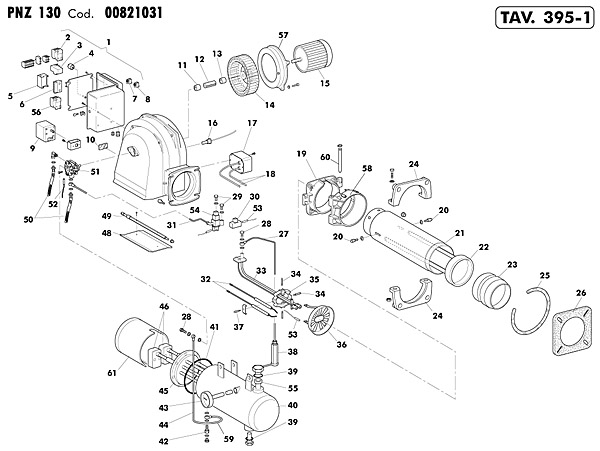

desen tav395_1 arzator clu pnz130 1.59 mw pagina 01
poz. cod piesa denumire piesa 0
001 P08013470 G/QUADRO ELETTRICO / G/QUADRO EL.LOA PNZ 75-130(RAL9007) 0.00
002 P04703370 CONTATTORE / CONTATTORE CL00A310T6 230V / 50-60 HZ 0.00
003 P04703130 RELE' TERMICO RT1L 4-6,3 A 0.00
004 P04034720 FILTRO FLC 560501 0.00
005 P04040980 APP.LANDIS TIPO LMO 44 / APP.LANDIS LMO 44.255C2 0.00
006 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 0.00
007 P04033970 PULSANTE RIARMO R 334 0.00
008 P04033860 INTERUTTORE BIPOLARE LUMINOSO / INTER.BIP.LUM. A41831E00 0.00
009 P01094570 SERVOCOMANDO LANDIS FORATO 0.00
010 P01010380 VETRINO 0.00
011 P01053320 SEMIGIUNTO LATO POMPA / SEMIGIUNTO LATO POMPA (F30122570) 0.00
012 P01055400 TASSELLO GIUNTO / TASSELLO GIUNTO L=120 0.00
013 P01010111 GIUNTO LATO MOTORE 0.00
014 P04001980 VENTOLA 0.00
015 P01009391 MOTORE / MOTORE 1,80KW 3F 220-230V/50 SIMEL 0.00
016 P04015780 FOTORESISTENZA / FOTORESISTENZA U 1100 HEIMAN 0.00
017 P01082840 TRASF.7333 2X5KV/30MA 230V/50HZ 0.00
018 P01066030 CAVO ELETTRODO 0.00
019 01112260 flangia cerniera 0.00
020 P01095930 POMELLO REGOLAZIONE BOCCAGLIO / POMELLO REG.BOCCAGLIO 0.00
021 P01107760 TUBO CONVOGLIATORE / TUBO CONVOGLIATORE PNZ 130 0.00
022 P01107810 ANELLO REGOL. TESTATA / ANELLO REGOL.TESTA PNZ 130 0.00
023 P01107770 BOCCAGLIO / BOCCAGLIO PNZ 130 0.00
024 P01075070 SEMIFLANGIA 0.00
025 P01007820 CORDA ISOLANTE 0.00
026 P01007881 GUARNIZIONE ISOLANTE 0.00
027 P01107750 TUBO ZOCCOLO-VALV. ANTIRITORNO / TUBO ZOCCOLO-VALV.ANTIRITORNO 0.00
028 P01076430 RACCORDO 1/4" 0.00
029 P01011890 RACCORDO 1/8'' / RACCORDO 1/8" 0.00
030 P04002291 VALVOLA SIRAI L148 / V.E. L122 M02-ZA30A 203V/50HZ 0.00
030 P04003660 BOBINA V.E. Z323D 220V / 50HZ / BOBINA V.E. Z130A 230V/50HZ 0.00
031 P01107520 TUBINO RITORNO / TUB0 RITORNO 0.00
032 P04013381 ELETTRODO DI ACCENSIONE 0.00
033 P01010370 MOLLA ROMPIGOCCE 0.00
033 P01011121 MOLLA 0.00
033 P01010360 SUPPORTO GICLEUR 0.00
033 P01092970 PISTONE 0.00
033 P03001320 ANELLO TEFLON / ANELLO TEFLON-VITON TV-012-2037 (D.I.9,25X1,78) 0.00
033 P08019200 G/SUPPORTO PISTONE / G/SUPPORTO PISTONE PNZ 130 0.00
033 P01107790 SUPPORTO PISTONE 0.00
034 P01102980 DISTANZIALE 0.00
035 P01058790 SUPPORTO ELETTRODI 0.00
036 P01058930 DEFLETTORE 0.00
037 P01107870 DISTANZIALE FISS. ELETTRODI / DISTANZIALE FISS.ELETTRODI 0.00
038 P04034850 VALVOLA ANTIRITORNO / VALV.ANTIRIT.FIZNER FZ-VR10 5 BAR 0.00
039 P03000720 ANELLO OR 3106 0.00
040 08018300 g/serbatoio 0.00
040 P01107580 SERBATOIO 0.00
041 P03001020 ANELLO OR 4537 / GUARNIZIONE OR 4537 FPM (VITON) 0.00
042 P08016070 G/RACCORDO 3/8" 0.00
043 P01010550 TERMOMETRO / TERMOMETRO D.60-0/200°C-GAMBO107X9 0.00
044 P01107510 TUBO SERBATOIO / TUBO POMPA SERBATOIO 0.00
045 P01012294 RESISTENZA CORAZZATA / RESISTENZA CORAZZATA 9800W 220/380V 0.00
046 P04018010 TERMOSTATO / TERMOS.SER.70-200 D6X102-540955/2 0.00
048 P01078970 BANDELLA 0.00
049 P01079080 ALBERO BANDELLA 0.00
050 P01093220 FLESSIBILE / FLESSIBILE L=1500 X BIODIESEL 0.00
051 P04034460 POMPA SUNTEC E 6 NA 1069 0.00
052 P04035870 RESISTENZA 80 W / RESISTENZA 80W-230 V L=900 0.00
053 P04035860 RESISTENZA 100 W / RESISTENZA 100 W-230 V L=1850 0.00
054 P04002281 VALVOLA SIRAI L 248 / V.E. L248 M03-Z923A 230V/50HZ 0.00
054 P04003640 BOBINA / BOBINA V.E. Z923A 230V / 50HZ 0.00
055 P01107500 FILTRO SERBATOIO 0.00
056 P04019910 CONTATTORE CA2F3 / CONTATTORE CLO4A310M6 230V/50-60HZ 0.00
057 01112270 FLANGIA ATTACCO MOTORE / FLANGIA ATTACCO MOTORE (RAL 9006) 0.00
058 01113150 flangia cerniera 0.00
059 P01107510 TUBO SERBATOIO / TUBO POMPA SERBATOIO 154.87
060 P01032571 PERNO CERNIERA 19.31
061 01012220 protezione termostati 315.56
