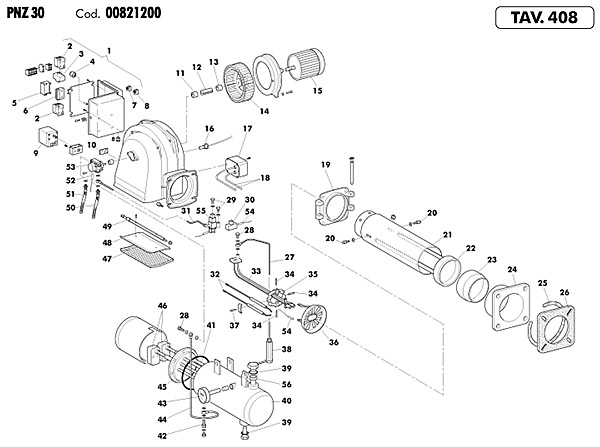

desen tav408 arzator clu pnz 30 367 kw pagina 01
poz. cod piesa denumire piesa 0
001 08017850 g/quadro elettrico 0
002 P04703370 CONTATTORE / CONTATTORE CL00A310T6 230V / 50-60 HZ 185.02
003 P04032200 RELE' TERMICO RT1H 1,3-1,9 A / RELE'TERMICO RT1H 1,3-1,9 A 275.34
004 P04034720 FILTRO FLC 560501 40.88
005 P04040980 APP.LANDIS TIPO LMO 44 / APP.LANDIS LMO 44.255C2 731.24
006 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
007 P04033970 PULSANTE RIARMO R 334 27.26
008 P04033860 INTERUTTORE BIPOLARE LUMINOSO / INTER.BIP.LUM. A41831E00 18.17
009 P01094570 SERVOCOMANDO LANDIS FORATO 1675.29
010 P01010380 VETRINO 9.08
011 P01054100 SEMIGIUNTO LATO POMPA 59.56
012 P01076480 TASSELLO GIUNTO L=68 32.16
013 P01010111 GIUNTO LATO MOTORE 59.56
014 P04002590 VENTOLA D.215 X 65 210.07
015 P01011110 MOTORE / MOTORE 0,37KW 3F 220-230V/50 SIMEL 934.46
016 P04015780 FOTORESISTENZA / FOTORESISTENZA U 1100 HEIMAN 76.80
017 P01082840 TRASF.7333 2X5KV/30MA 230V/50HZ 499.26
018 P01066030 CAVO ELETTRODO 18.17
019 P01093660 FLANGIA CERNIERA / FLANGIA CERNIERA PG 45 NERA 245.33
020 P01095930 POMELLO REGOLAZIONE BOCCAGLIO / POMELLO REG.BOCCAGLIO 11.59
021 P01115740 TUBO CONVOGLIATORE / G/TUBO CONVOGLIATORE PNZ 30 869.42
022 P01115760 ANELLO REGOLAZIONE TESTATA / ANELLO REGOLAZIONE TESTA PNZ 30 652.06
023 P01115750 BOCCAGLIO / BOCCAGLIO PNZ 30 217.22
024 P01065910 FLANGIA ATTACCO CALDAIA 102.74
025 P01065930 CORDA ISOLANTE 8.17
026 P01090430 GUARNIZIONE ISOLANTE 26.70
027 01113430 tubo v.e.-valvola antiritorno 0
028 P01001281 RACCORDO 1/4'' / RACCORDO 1/4" 14.32
029 P01011890 RACCORDO 1/8'' / RACCORDO 1/8" 19.88
030 P04002291 VALVOLA SIRAI L148 / V.E. L122 M02-ZA30A 203V/50HZ 408.48
031 01113410 tubino ritorno 0
032 P04014080 ELETTRODO DI ACCENSIONE 27.26
033 P08013890 G/SUPPORTO PISTONE / G/SUPPORTO PISTONE PNZ 30 2116.55
034 P01115780 DISTANZIALE 13.63
035 P01058790 SUPPORTO ELETTRODI 77.32
036 P01115800 DEFLETTORE 517.41
037 01115790 distanziale fissaggio elettrodi 0
038 P04034850 VALVOLA ANTIRITORNO / VALV.ANTIRIT.FIZNER FZ-VR10 5 BAR 273.33
039 P03000720 ANELLO OR 3106 1.81
040 08013880 g/serbatoio 0
041 P03001030 ANELLO OR 4362 / GUARNIZIONE OR 4362 FPM (VITON) 12.95
042 P08016040 G/RACCORDO / G/RACCORDO 1/4" 114.99
043 P01010550 TERMOMETRO / TERMOMETRO D.60-0/200°C-GAMBO107X9 79.42
044 01113440 tubo pompa/serbatoio 0
045 P01012164 RESISTENZA CORAZZATA / RESISTENZA CORAZZATA 230/400V 1748.41
046 P04018010 TERMOSTATO / TERMOS.SER.70-200 D6X102-540955/2 75.23
047 01068880 griglia 0
048 P01078610 BANDELLA 36.52
049 P01078640 ALBERO BANDELLA 74.19
050 P01092950 FLESSIBILE / FLESSIBILE L=1000 X BIODIESEL 242.78
051 P01092940 FLESSIBILE / FLESSIBILE L=1500 X BIODIESEL 95.62
052 P04036010 RESISTENZA 40 W / RESISTENZA 40W-230V L=900 251.97
053 P04035920 POMPA SUNTEC D 67 A / POMPA SUNTEC D 67 A-7289 4P 934.98
054 P04035860 RESISTENZA 100 W / RESISTENZA 100 W-230 V L=1850 171.74
055 P04002281 VALVOLA SIRAI L 248 / V.E. L248 M03-Z923A 230V/50HZ 598.09
056 01107850 filtro serbatoio 90.03
