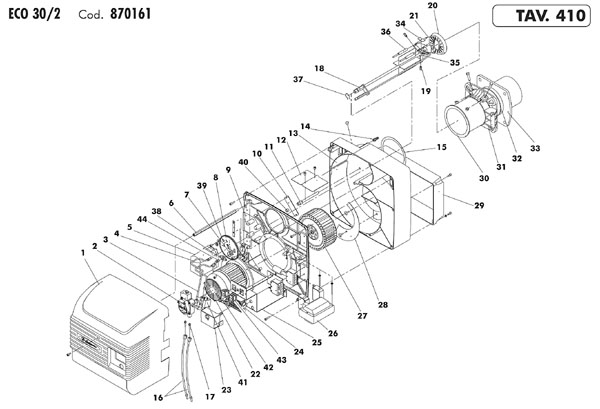

desen tav410 arzator motorina eco30/2 356k pagina 01
poz. cod piesa denumire piesa 0
001 P01110770 COFANO / COFANO ECO 30-30/2-40/2 184.51
002 P04033000 POMPA SUNTEC / POMPA SUNTEC AS 67 C-1570 - 1P0500 451.35
003 P01119060 TUBO MANDATA 1° STADIO / TUBO MANDATA 1°STADIO (224773) 62.18
004 P01120100 TUBO MANDATA 2° STADIO / TUBO MANDATA 2°STADIO (224777) 64.26
005 P04037630 MOTORIDUTTORE / MOTORIDUTTORE SQN71.244A20(224739) 1171.99
006 P01119040 DISTANZIALE FISS COFANO / DISTANZIALE FISS.COFANO (EX403746) 23.85
007 P01119500 PASSACAVO / GOMMINO PASSACAVO D.7 (EX403667) 2.73
008 01120080 supporto gicleur 0
009 P01120050 COPERCHIO PER COCLEA / COPERCHIO COCLEA (EX 403748) 164.59
010 P01119050 VETRINO / VETRINO (EX403749) 9.54
011 P01120060 PERNO BANDELLA / PERNO BANDELLA (EX 403752) 41.43
012 P01120070 BANDELLA ARIA / BANDELLA ARIA (EX 403753) 23.85
013 P01120010 COCLEA ARIA / CORPO BRUCIATORE VERNIC. (EX403759) 440.75
014 P01119170 RACCORDO PRELIEVO ARIA / RACCORDO PRELIEVO ARIA (EX 403758) 10.23
015 P01119950 GUARNIZIONE BOCCA FUOCO / GUARNIZIONE BOCCAGLIO (EX 403754) 10.23
016 P01069220 FLESSIBILE L= 1000 / FLESSIBILE L=1000 31.63
017 P01001190 NIPPLO MM 3/8" 8.17
017 P01058020 NIPPLO 1/4'' / NIPPLO MM 1/4" 7.49
018 P01103100 SUPPORTO GICLEUR 559.78
019 P01016790 DISTANZIALE 4.55
020 P01085080 DEFLETTORE / DEFLETTORE (224702) 116.02
021 P04010280 ELETTRODO DI ACCENSIONE 17.72
022 P01119930 MOTORE / MOTORE MONOFASE 370 W (EX403741) 771.07
023 P04035230 APP. LANDIS / APP. LANDIS LOA 24 171B27 278.87
024 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
025 01119960 piastra quadro elettrico 0
026 P04036660 TRASFORMATORE / TRASFORMATORE 12000V MA35(223583) 343.43
027 P04037510 VENTOLA / VENTOLA D.180X70(221569)) 103.97
028 01119920 settore di pressurizzazione 0
029 01120000 coperchio aria 0
030 P01103070 BOCCAGLIO / BOCCAGLIO ECO 30/2 (224701) 651.56
031 01014640 flangia cerniera 0
032 P01065930 CORDA ISOLANTE 8.17
033 P01014663 GUARNIZIONE ISOLANTE 20.45
034 P01063710 STAFFA ELETTRODI 5.45
035 P01086740 SUPPORTO ELETTRODI 80.98
036 P01119660 CAVO ELETTR. ACCENSIONE / CAVO ELETTRODO D'ACCENSIONE 17.61
037 P01118650 MOLLA RACCORDO MANDATA / MOLLA RACCORDO MANDATA (EX 403643) 6.36
038 P04036420 SUPPORTO FOTORESISTENZA / SUPPORTO FOTORES.LANDIS 424116000 11.59
039 P01118710 VETRINO ISPEZIONE / VETRINO SPIA (EX 403640) 1.81
040 P01120130 GIUNTO MOTORINO / GIUNTO MOTORINO (EX 403766) 6.36
041 P04036690 V.E.PARKER VE 131 AN / V.E.PARKER VE131AN-KT09 179.92
042 P04036970 PORTAFUSIBILE COMPLETO / PORTAFUSIBILE COMPLETO (273138) 19.31
043 P04036960 INTERRUTTORE MARCIA-ARRESTO / INTERRUTT.MARCIA-ARRESTO (531315) 20.45
044 04037420 fotoresistenza 62.81
