>> echipamente de incalzire >> arzatoare >> arzatoare cu motorina >> eco, 1 treapta, 35.6kw - 356kw

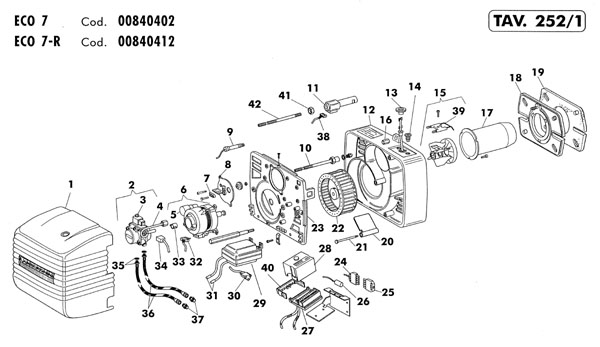

desen tav252_1 arzator motorina eco 7r 87kw pagina 01
poz. cod piesa denumire piesa 0
001 P01080860 COFANO 67.91
002 P04017780 POMPA SUNTEC AS47B / POMPA AS 47B 1537-1-PRESA 321.74
002 P04033040 POMPA DANFOSS / POMPA DANFOSS BFP 21 R3 309.65
003 P04034730 BOBINA DANFOSS / BOBINA DANFOSS 071N0010 113.47
004 P01086970 TUBINO MANDATA 31.07
004 P01080950 TUBO MANDATA 28.89
005 P04035130 CONDENSATORE / CONDENSATORE 4MF AEG (881.068124) 54.35
006 P01100880 MOTORE / MOTORE 100W 220-240V 50/60HZ X ECO 367.64
007 P01077800 INDICE DI RIFERIMENTO 2.73
008 P01080870 FLANGIA LINEA GICLEUR 18.74
008 P01085790 FLANGIA LINEA GICLEUR 19.88
009 P04012341 FOTORESISTENZA / FOTORESISTENZA QRB1B-AO33B40B 62.18
010 P01085670 G/SUPPORTO GICLEUR 64.79
011 P04018950 PRERISCALDATORE DANFOSS FPHB / PRERISCALD.FPHB 030N1202 (204540) 294.52
012 P01110060 CORPO BRUCIATORE / CORPO BRUCIATORE ECO 7 166.62
013 P01078030 PIGNONE PERNO BANDELLA 6.36
014 P01078040 VITE REGOLAZIONE ARIA 2.73
015 P04032260 G/DEFLETTORE-ELETTRODI / G/DEFLETTORE CON ELETTRODI 108.35
017 P01078040 VITE REGOLAZIONE ARIA 2.73
018 P01086800 FLANGIA ATTACCO CALDAIA 31.07
019 P01087080 GUARNIZIONE ISOLANTE 10.90
020 P01080900 BANDELLA ATMOSFERICA 8.17
021 P01080910 PERNO BANDELLA 3.64
022 P04035160 VENTOLA / VENTOLA D.120X42 44.16
023 P01080820 PIASTRA COMPONENTI / PIASTRA COMPONENTI ECO 5 79.94
024 P04034220 PRESA 7 POLI / PRESA 7 POLI 93.931.5153.0 N/M. 52.34
025 P04032100 FRUTTO SPINA / SPINA 7P 939325053 (20230) 25.56
026 P04034710 FILTRO ANTIDISTURBO / FILTRO ANTIDIST.DEM FC 72122 17.03
027 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
028 P04035230 APP. LANDIS / APP. LANDIS LOA 24 171B27 278.87
029 P04033080 TRASFORMATORE / TRAS.SCALDALAI21020 CON STAFFE 216.20
030 P01080680 CAVO TRASFORMATORE / CAVO SPINA TRASFORMATORE FIDA 17.72
031 P01082300 CAVO ELETTRODO 4/6 / CAVO ELETTRODO 4/6 L=430 10.23
032 P01069620 CAVO SPINA MOTORE 4.55
033 P04035140 GIUNTO AEG 9.08
034 P01069640 CAVO VALVOLA / CAVO SPINA VALVOLA 17.72
035 P01001290 RONDELLA 1/4" 1.81
036 P01069220 FLESSIBILE L= 1000 / FLESSIBILE L=1000 31.63
037 P01001190 NIPPLO MM 3/8" 8.17
038 P04703890 CAVO PRERISCALDATORE / CAVO PRERISCALDATORE L=410 20.45
039 P04031070 ELETTRODI / ELETTRODO 60.60
040 P04031950 FERMACAVO PER AGK 66 X BASE APP. / FERMACAVO SIEMENS AGK66 9.08
041 P01077970 DADO SUPPORTO GICLEUR 5.45
042 01081060 supporto gicleur 39.01

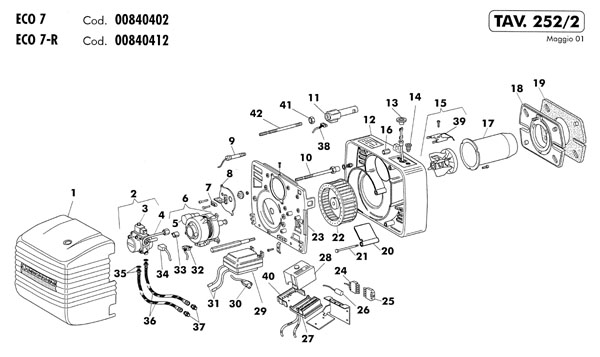

desen tav252_2 arzator motorina eco 7r 87kw pagina 02
poz. cod piesa denumire piesa lei fara tva
001 01080860 cofano 59.38
002 04017780 pompa suntec as47b 291.18
002 04033040 pompa danfoss 280.25
003 04034730 bobina danfoss 103.89
004 01086970 tubino mandata 28.71
004 01080950 tubo mandata 27.68
005 04035130 condensatore 53.09
006 01100880 motore 332.98
007 01077800 indice di riferimento 1.77
008 01080870 flangia linea gicleur 19.61
008 01085790 flangia linea gicleur 19.44
009 04012341 fotoresistenza 59.14
010 01085670 g/supporto gicleur 62.02
011 04018950 preriscaldatore danfoss fphb 304.98
012 01110060 corpo bruciatore 148.87
013 01078030 pignone perno bandella 3.53
014 01078040 vite regolazione aria 1.77
015 04032260 g/deflettore-elettrodi 104.86
017 01080990 boccaglio 139.49
018 01086800 flangia attacco caldaia 31.86
019 01087080 guarnizione isolante 8.25
020 01080900 bandella atmosferica 4.72
021 01080910 perno bandella 6.13
022 04035170 ventola 38.47
023 01080820 piastra componenti 71.71
024 04034220 presa 7 poli 48.77
025 04032100 frutto spina 24.76
026 04034710 filtro antidisturbo 14.15
027 04015510 zoccolo 33.63
028 04035230 app. landis 252.70
029 04033080 trasformatore 196.84
030 01080680 cavo trasformatore 14.15
031 01082300 cavo elettrodo 4/6 8.25
032 01069620 cavo spina motore 8.95
033 04035140 giunto aeg 5.29
034 01069640 cavo valvola 13.54
035 01001290 rondella 1/4" 0.60
036 01069220 flessibile l= 1000 29.80
037 01001190 nipplo mm 3/8" 7.06
038 04703890 cavo preriscaldatore 19.44
039 04031070 elettrodi 54.90
040 04031950 fermacavo per agk 66 x base app. 8.00
041 01077970 dado supporto gicleur 4.25
042 01081060 supporto gicleur 39.01
