>> echipamente de incalzire >> arzatoare >> arzatoare cu motorina >> pg/m, 2 trepte modulante, <3558kw

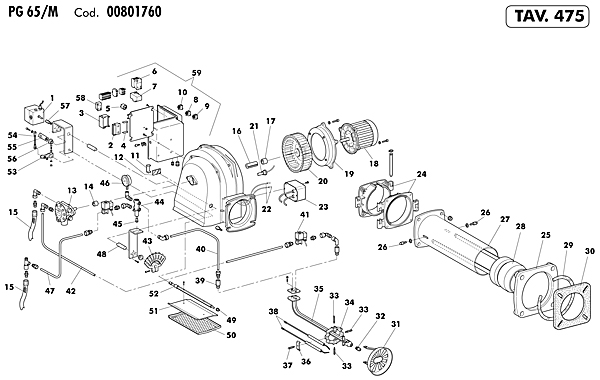

desen tav475 arzator motorina pg 65/m 830kw pagina 01
poz. cod piesa denumire piesa 0
001 P04035490 SERVOCOMANDO / SERVOCOMANDO LANDIS SQL 33.03 3458.49
002 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
003 P04040980 APP.LANDIS TIPO LMO 44 / APP.LANDIS LMO 44.255C2 731.24
004 P04031950 FERMACAVO PER AGK 66 X BASE APP. / FERMACAVO SIEMENS AGK66 9.08
005 P04034720 FILTRO FLC 560501 40.88
006 P04703370 CONTATTORE / CONTATTORE CL00A310T6 230V / 50-60 HZ 185.02
007 P04703120 RELÈ TERMICO / RELE' TERMICO RT1K 2,5-4,1 A 272.83
008 04035530 segnalatore luminoso 0
009 P04033860 INTERUTTORE BIPOLARE LUMINOSO / INTER.BIP.LUM. A41831E00 18.17
010 P04033970 PULSANTE RIARMO R 334 27.26
011 P01065680 MOLLA VETRINO 24.42
012 P01010380 VETRINO 9.08
013 P04013310 POMPA SUNTEC E 4 NA 1001 1367.66
014 P01053320 SEMIGIUNTO LATO POMPA / SEMIGIUNTO LATO POMPA (F30122570) 59.56
015 P01098730 FLESSIBILE L=1500 94.05
016 P01055400 TASSELLO GIUNTO / TASSELLO GIUNTO L=120 61.65
017 P01010111 GIUNTO LATO MOTORE 59.56
018 P01011480 MOTORE 1,10KW 3F 220-230V/50HZ (PG 75) 1325.82
019 01112270 FLANGIA ATTACCO MOTORE / FLANGIA ATTACCO MOTORE (RAL 9006) 139.46
020 P04000840 VENTOLA D.280X82 (PG 110) / VENTOLA D.280 X 82 352.00
021 P08014130 FOTORESISTENZA 122.66
022 P01066030 CAVO ELETTRODO 18.17
023 P01082840 TRASF.7333 2X5KV/30MA 230V/50HZ 499.26
024 01112260 flangia cerniera 0
025 P01050230 FLANGIA ATTACCO CALDAIA 431.18
026 P01095930 POMELLO REGOLAZIONE BOCCAGLIO / POMELLO REG.BOCCAGLIO 11.59
027 P01098510 TUBO CONVOGLIATORE (PG 65) / TUBO CONVOGLIATORE PG 65 733.26
028 P01121840 BOCCAGLIO / BOCCAGLIO PG 65/M 416.04
029 P01050250 CORDA ISOLANTE 17.72
030 P01050240 GUARNIZIONE ISOLANTE 25.00
031 P01117720 DEFLETTORE / DEFLETTORE PG 65/M 302.08
032 04040920 gicleur 0
033 P01059040 DISTANZIALE (PG 65) 14.32
034 P01058790 SUPPORTO ELETTRODI 77.32
035 P01111210 G/SUPPORTO GICLEUR / G/SUPPORTO GIGLEUR PG 110/M 1162.91
036 P01055440 PIASTRINA ELETTRODI 7.28
037 P01059050 DISTANZIALE FISSAGGIO ELETTRODI (PG 65) / DISTANZIALE FISS.ELETT. 15.68
038 P04013381 ELETTRODO DI ACCENSIONE 46.34
039 P04035560 VALVOLA ANTIRITORNO / VALV.ANTIRIT.VALSTOP 1/4"-H.141 45.25
040 01117210 tubo ritorno regolatore 0
041 P04035500 ELETTROVALVOLA / VE SIRAI L159 C05-Z130A 230V/50HZ 402.44
042 01117220 tubo mandata 0
043 08014950 g/comando regolatore 0
044 P04035480 REGOLATORE / REGOLATORE SAFAG BPP-HR-4-PRO 3504.88
045 03000370 cuscinetto 0
046 P04035620 MANOMETRO / MANOMETRO BAGNO OLIO 25 BAR WIKA 230.01
047 01117230 tubo regolatore 0
048 01111270 albero servocomando 0
049 01111240 boccola 0
050 P01068930 GRIGLIA 67.40
051 P01078970 BANDELLA 52.34
052 01111180 albero bandella 0
053 01113420 leva regolazione bandella 0
054 P04035680 SNODO SFERICO / TESTA A SNODO M 6-CM DIN 648-K 84.64
055 01105660 morsetto albero 0
056 04035610 boccola 0
057 01105650 giunto 0
058 P04040690 RELÈ TEMPORIZZATORE / RELE'TEMPORIZZ. 230VCA 1S-10 MIN. 629.88
059 08012840 g/quadro elettrico 0.00
