>> echipamente de incalzire >> arzatoare >> arzatoare cu motorina >> pg/m, 2 trepte modulante, <3558kw

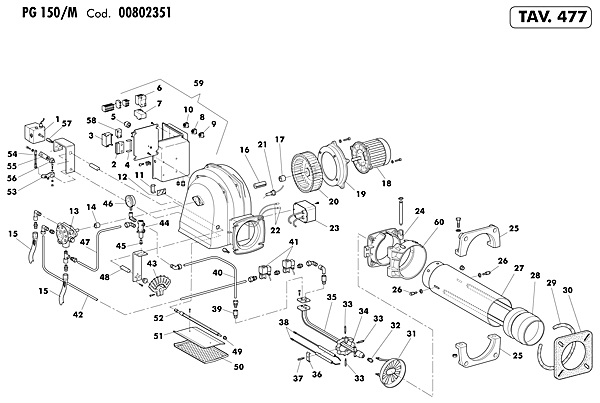

desen tav477 arzator motorina pg150/m 1.7mw pagina 01
poz. cod piesa denumire piesa 0
001 P04035490 SERVOCOMANDO / SERVOCOMANDO LANDIS SQL 33.03 3458.49
002 P04015510 ZOCCOLO / ZOCCOLO SIEMENS AGK11 27.26
003 P04040980 APP.LANDIS TIPO LMO 44 / APP.LANDIS LMO 44.255C2 731.24
004 P04031950 FERMACAVO PER AGK 66 X BASE APP. / FERMACAVO SIEMENS AGK66 9.08
005 P04034720 FILTRO FLC 560501 40.88
006 P04703370 CONTATTORE / CONTATTORE CL00A310T6 230V / 50-60 HZ 185.02
007 P04703130 RELE' TERMICO RT1L 4-6,3 A 272.83
008 04035530 segnalatore luminoso 0
009 P04033860 INTERUTTORE BIPOLARE LUMINOSO / INTER.BIP.LUM. A41831E00 18.17
010 P04033970 PULSANTE RIARMO R 334 27.26
011 P01065680 MOLLA VETRINO 24.42
012 P01010380 VETRINO 9.08
013 P04013280 POMPA SUNTEC E 6 NA 1001 1447.35
014 P01053320 SEMIGIUNTO LATO POMPA / SEMIGIUNTO LATO POMPA (F30122570) 59.56
015 P01098730 FLESSIBILE L=1500 94.05
016 P01007642 TASSELLO GIUNTO / TASSELLO GIUNTO L=148 53.43
017 P01010111 GIUNTO LATO MOTORE 59.56
018 P01102960 MOTORE 2,9 KW 230/400V/50HZ / MOTORE 3 KW 220-230 /380-415V 50HZ 2350.53
019 01112440 flangia attacco motore 0
020 P04019520 VENTOLA 374.69
021 P08014130 FOTORESISTENZA 122.66
022 P01073580 CAVO ELETTRODO 19.88
023 P01082840 TRASF.7333 2X5KV/30MA 230V/50HZ 499.26
024 01112260 flangia cerniera 0
025 P01075070 SEMIFLANGIA 371.16
026 P01095930 POMELLO REGOLAZIONE BOCCAGLIO / POMELLO REG.BOCCAGLIO 11.59
027 P01102930 TUBO CONVOGLIATORE / TUBO CONVOGLIATORE PG 150 910.75
028 P01102940 BOCCAGLIO / BOCCAGLIO PG 150 752.92
029 P01007820 CORDA ISOLANTE 45.80
030 P01007881 GUARNIZIONE ISOLANTE 39.26
031 P01111390 DEFLETTORE / DEFLETTORE PG 150/M 916.81
032 04038120 gicleur 0
033 P01102980 DISTANZIALE 18.17
034 P01058790 SUPPORTO ELETTRODI 77.32
035 P01111400 G/SUPPORTO GICLEUR / G/SUPPORTO GIGLEUR PG 150/M 900.67
036 P01055440 PIASTRINA ELETTRODI 7.28
037 P01102990 DISTANZIALE FISS.ELETTRODI / DISTANZIALE FISS.ELETT. 18.17
038 P04013381 ELETTRODO DI ACCENSIONE 46.34
039 P04035560 VALVOLA ANTIRITORNO / VALV.ANTIRIT.VALSTOP 1/4"-H.141 45.25
040 01111190 tubo ritorno regolatore 0
041 P04035500 ELETTROVALVOLA / VE SIRAI L159 C05-Z130A 230V/50HZ 402.44
042 01111220 tubo mandata 0
043 08014950 g/comando regolatore 0
044 P04035480 REGOLATORE / REGOLATORE SAFAG BPP-HR-4-PRO 3504.88
045 03000370 cuscinetto 0
046 P04035620 MANOMETRO / MANOMETRO BAGNO OLIO 25 BAR WIKA 230.01
047 01111200 tubo regolatore 0
048 01111270 albero servocomando 0
049 01111240 boccola 0
050 P01068930 GRIGLIA 67.40
051 P01078970 BANDELLA 52.34
052 01111180 albero bandella 0
053 01113420 leva regolazione bandella 0
054 P04035680 SNODO SFERICO / TESTA A SNODO M 6-CM DIN 648-K 84.64
055 01105660 morsetto albero 0
056 04035610 boccola 0
057 01105650 giunto 0
058 P04040690 RELÈ TEMPORIZZATORE / RELE'TEMPORIZZ. 230VCA 1S-10 MIN. 629.88
059 08012840 g/quadro elettrico 0
060 01113150 flangia cerniera 0.00
