>> echipamente de incalzire >> generatoare de aer cald >> generatoare de perete >> air-ac, de interior, tubulatura, 32kw-75kw

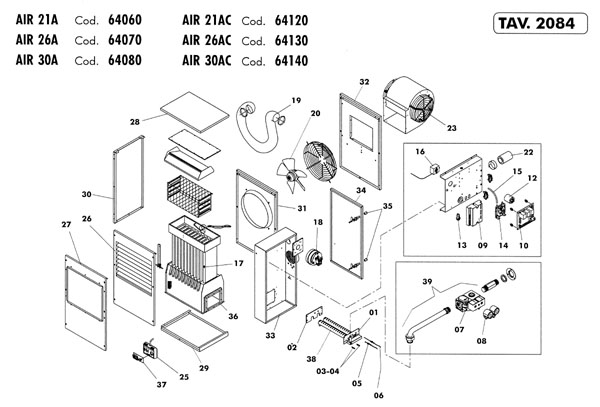

desen tav2084 generator aer cald air 30 ac pagina 01
poz. cod piesa denumire piesa 0
001 04724130 bruciatore atmosferico 0
002 04724140 guarnizione isolante bruciatore 0
003 04724150 ugello gas met.d.3.10 (air 21) 0
003 04724170 ugello gas met.d.3.40 (air 26) 0
003 04724190 ugello gas met d.3.50 0
004 04724160 ugello gas gpl.d.1.75 (air 21) 0
004 04724180 ugello gas gpl.d.1.95 (air 26) 0
004 P04724200 UGELLO GAS GPL D.2.10 / UGELLO GAS GPL.D.2,10 (40220004) 35.88
005 P04723180 ELETTRODO DI ACCENSIONE / ELETTRODO ACCENS. AIR 18-50 POLIDORO 64.26
006 P04723190 ELETTRODO DI RIVELAZIONE / ELETTRODO RILEVAM. AIR 18-50 POLIDORO 64.26
007 P04723080 ELETTROVALVOLA SIT 830.402 / VALV.SIT 830 TANDEM 528.51
008 P04724210 BOBINA ELETTROVALVOLA SIT 830 / BOBINA ELETTROVALVOLA (40170008) 290.99
009 P04723480 APPARECCHIATURA BRAHMA CM 31 / APP.BRAMA CM 31 (40170010) 689.38
010 P04724230 CIRCUITO ELETTRICO STAMPATO (AIR 43A,49A) / CIRCUITO ELETTRICO (40170011) 316.21
010 P04724360 CIRCUITO ELETTRICO STAMPATO (AIR 73AC) / CIRCUITO ELETTRICO (40170012) 810.41
012 04724240 filtro antidisturbo radio procond 0
013 04724250 pulsante di sblocco 0
014 04723630 pressostato honeywell (air 21) 0
014 P04723640 PRESSOSTATO HONEYWELL (AIR 26) / PRESSOSTATO-40170015 366.62
014 P04723650 PRESSOSTATO HONEYWELL / PRESSOSTATO-40220015 399.41
015 04724260 tubetto pressostato 0
016 P04723610 TERMOSTATO LIMITE LS3 90/110 / TERMOST.LIMITE LS3 90/110-40170017 172.25
017 P04723620 TERMOSTATO DI COMANDO VENTILATORE / TERMOST.COMANDO VENTIL.(40170018) 110.92
018 P04722380 ESTRATTORE FUMI / VENTILATORE FUMI AIR 21-30 A/AC (40170019) 1081.22
019 04724270 condotto inox estrazione fumi 0
020 P04723720 VENTILATORE ASSIALE (AIR 73A) / VENTILATORE ASSIALE (40270038) 2312.22
022 04724280 condensatore da 5 mfd 0
022 P04724370 CONDENSATORE VENTILATORE 10 MFD / CONDENS. VENT.10 MFD (40170025) 67.91
023 P04724110 VENTILATORE CENTRIFUGO DDM9/9 E6G3503 / VENTILATORE CENTRIFUGO (40140017) 1741.35
025 P04724290 PANNELLO DI COMANDO A DISTANZA SEITRON / PANNELLO COMANDO DIST. (40170026) 1269.33
026 04723520 pannello anteriore 0
027 04724380 pannello anteriore (air 30ac) 0
028 04723530 pannello superiore 0
029 04724300 pannello inferiore 0
030 04723540 pannello laterale 0
031 04724310 pannello posteriore 0
032 04724390 pannello posteriore (air 30ac) 0
033 04723550 cassetta laterale 0
034 04723560 sportello 0
035 04724320 serratura 0
036 04724330 camera di combustione 0
037 P04722400 CIRCUITO ELETTRICO STAMPATO SEITRON / CIRCUITO ELETTR.SEITRON (45200008) 857.31
038 04724340 rampa bruciatore polidoro 0
039 04724350 gruppo gas 0.00
