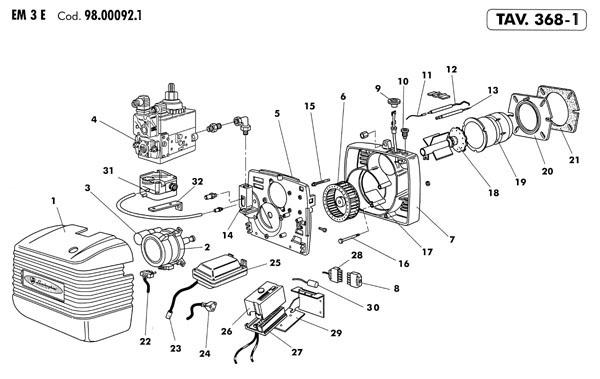

Desen explodat ARZATOR EM 3E.D1 37.7 KW - Pagina 1
Poz. Cod piesa Denumire piesa 0
001 P01107320 COFANO 0
002 P01100880 MOTORE 0
003 P04035130 CONDENSATORE 0
004 P04034160 VALV. DUNGS MB-DLE 405 200-360 MBAR 0
004 P04036070 V.E. DUNGS MB - DLE 403 200 MBAR 0
004 04036050 V.E. DUNGS BM 771 20-30 mbar 0
005 P01111020 PIASTRA COMPONENTI 0
006 P04031810 VENTOLA 0
007 P01110040 CORPO BRUCIATORE 0
008 P04034340 CONNETTORE 0
009 P01078030 PIGNONE PERNO BANDELLA 0
010 P01078040 VITE REGOLAZIONE ARIA 0
011 P01070100 CAVO ELETT.DI CONTROLLO 0
012 P04032190 ELETTRODO DI CONTROLLO 0
013 P04018510 ELETTRODO DI ACCENSIONE 0
014 P01092300 FLANGIA LINEA GICLEUR 0
015 P01080580 VITE REGOLAZIONE 0
016 P01111030 PERNO BANDELLA 0
017 P01077830 BANDELLA ATMOSFERICA 0
018 P01092320 G/TESTATA 0
019 P01095750 BOCCAGLIO 0
020 P01077770 FLANGIA ATTACCO CALDAIA 0
021 P01077850 GUARNIZIONE ISOLANTE 0
022 P01069620 CAVO SPINA MOTORE 0
023 P01096510 CAVO ELETTRODO 0
024 P01080680 CAVO TRASFORMATORE 0
025 P04032110 TRASFORMATORE 0
026 P04042480 APP. SIEMENS LME 11.330A2 0
027 P04015510 ZOCCOLO 0
028 P04034350 CONNETTORE 0
029 01107240 Staffa apparecchiatura 0
030 P04034710 FILTRO ANTIDISTURBO 0
031 P04034140 PRESSOSTATO ARIA 0
032 P01106140 STAFFA PRESSOSTATO ARIA 0
