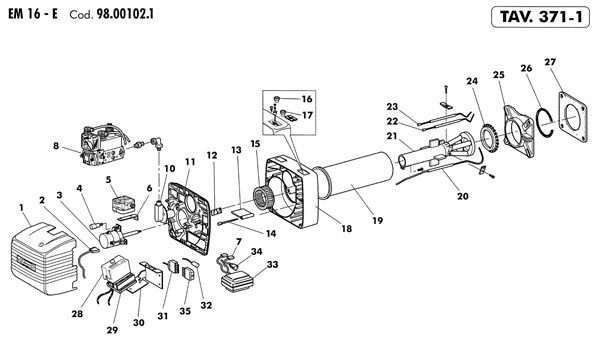

Desen explodat ARZATOR EM 16E.D4 160 KW - Pagina 1
Poz. Cod piesa Denumire piesa 0
001 P01094180 COFANO 0
002 P01069620 CAVO SPINA MOTORE 0
003 P01109580 MOTORE 150 W 0
004 04036160 Condensatore 0
005 P04034150 PRESSOSTATO ARIA 0
006 01092310 Staffa pressostato aria 0
007 P01084850 CAVO ELETTRODO 0
008 P04034160 VALV. DUNGS MB-DLE 405 200-360 MBAR 0
008 P04034210 VALV DUNGS MB-DLE 407 (D4) 0
010 P01090640 FLANGIA LINEA GICLEUR 0
011 P01111110 PIASTRA COMPONENTI 0
012 P01089510 VETRINO ISPEZIONE BANDELLA 0
013 P01088790 BANDELLA ATMOSFERICA 0
014 P01111080 PERNO BANDELLA 0
015 P04033470 VENTOLA Ø 145 X 60 0
016 P01078030 PIGNONE PERNO BANDELLA 0
017 P01078040 VITE REGOLAZIONE ARIA 0
018 P01088590 CORPO BRUCIATORE 0
019 P01090650 BOCCAGLIO 0
020 P04017260 ELETTRODO DI CONTROLLO 0
021 P01090710 G/TESTATA 0
022 P04033950 ELETTRODO SINISTRO 0
023 P04033940 ELETTRODO DESTRO 0
024 P01091900 ANELLO DEFLETTORE 0
025 P01067530 FLANGIA ATTACCO CALDAIA 0
026 P01052190 CORDA ISOLANTE 0
027 P01067580 GUARNIZIONE ISOLANTE 0
028 P04042350 APP. SIEMENS LME 21.330A2 0
029 P04015510 ZOCCOLO 0
030 01107240 Staffa apparecchiatura 0
031 P04034350 CONNETTORE 0
032 P04034710 FILTRO ANTIDISTURBO 0
033 P04033440 TRASFORMATORE 0
034 P01080680 CAVO TRASFORMATORE 0
035 P04034340 CONNETTORE 0
