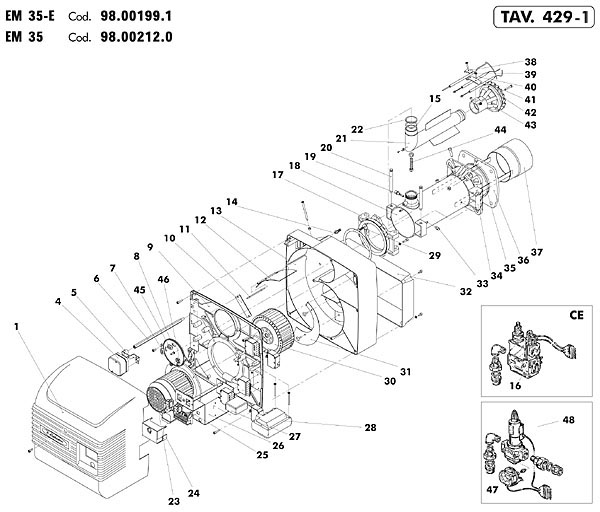

Desen explodat ARZATOR EM 35 E.D7 320 KW - Pagina 1
Poz. Cod piesa Denumire piesa 0
001 P01110890 COFANO 0
004 P04041910 PRESSOSTATO ARIA 0
005 P01121880 SUPPORTO PRESSOSTATO ARIA 0
006 P01119040 DISTANZIALE FISS COFANO 0
007 P01119500 PASSACAVO 0
008 P01123010 FLANGIA COPERCHIO COCLEA 0
009 P01119910 COPERCHIO COCLEA 0
010 P01119050 VETRINO 0
011 P01119030 PERNO FARFALLA ARIA 0
012 01122980 FARFALLA REGOLAZIONE ARIA 0
013 P01120010 COCLEA ARIA 0
014 P01119170 RACCORDO PRELIEVO ARIA 0
015 03080440 Guarnizione OR 0
016 P04034590 VALV DUNGS MB-DLE 412 (D7) 0
016 P04034210 VALV DUNGS MB-DLE 407 (D4) 0
017 P01084930 FLANGIA CERNIERA 0
018 P01084940 G/TUBO CONVOGLIATORE 0
019 P04503890 PRESA DI PRESSIONE 0
020 P01094550 PERNO CERNIERA 0
021 P01110740 TUBO COLLETTORE 0
022 P01068250 GUARNIZIONE TUBO ALIMENTAZIONE 0
023 P01119930 MOTORE 0
024 P04042360 APP. SIEMENS LME 22.330A2 0
026 01119960 Piastra quadro elettrico 0
027 P04036990 TEMPORIZZATORE 0
028 P04036660 TRASFORMATORE 0
029 01090180 Vite cerniera 0
030 P04037510 VENTOLA 0
031 01119920 Settore di pressurizzazione 0
032 01120000 Coperchio aria 0
033 P01123030 POMELLO REG. BOCCAGLIO 0
034 P01065910 FLANGIA ATTACCO CALDAIA 0
035 P01065930 CORDA ISOLANTE 0
036 P01065920 GUARNIZIONE ISOLANTE 0
037 P01084950 BOCCAGLIO 0
038 P01071250 STAFFA FISSAGGIO ELETTRODO 0
039 P04032790 ELETTRODO DI CONTROLLO 0
040 P04016970 ELETTRODO DESTRO 0
041 P04016980 ELETTRODO SINISTRO 0
042 P01065850 STAFFA ELETTRODO DI CONTROLLO 0
043 P01084920 G/TESTATA 0
044 P01110730 VITE TUBO ALIMENTAZIONE 0
045 01118730 Gommino passacavo 0
046 P01118710 VETRINO ISPEZIONE 0
047 P04037250 PRESSOSTATO GAS 0
048 04037730 Valv DUNGS MV-DLE 510/5 (D6) 0
048 04037750 Valv DUNGS MV-DLE 505/5 (D3) 0
048 P04037740 VALV DUNGS MV-DLE 507/5 (D4) 0
